Sistemas de Vácuo e Compressão Projetados pela Engenharia

Os sistemas de vácuo com bombas de vácuo de anel líquido e compressores de anel líquido são amplamente utilizados em diversas aplicações industriais. Esses sistemas são projetados para criar um vácuo eficiente e confiável, adequado para uma variedade de processos e operações.

As bombas de vácuo de anel líquido são dispositivos mecânicos que utilizam um rotor de múltiplas lâminas para gerar vácuo. Elas operam por meio do princípio do anel líquido, em que um líquido, geralmente água, é introduzido no compartimento da bomba, formando um anel que envolve o rotor. À medida que o rotor gira, o anel líquido é impulsionado para fora pelas lâminas do rotor, criando espaços vazios que são preenchidos pelo gás a ser evacuado. Isso resulta em uma compressão do gás e a consequente criação do vácuo.

Já os compressores de anel líquido são dispositivos que operam de maneira semelhante às bombas de vácuo de anel líquido, porém, em vez de criar vácuo, eles comprimem gases. Os compressores de anel líquido também utilizam um rotor de múltiplas lâminas e o princípio do anel líquido para comprimir os gases de entrada. Esses gases são conduzidos pelo rotor, que os comprime por meio da formação de espaços vazios preenchidos pelo líquido de selagem. Ao final do processo, o gás é liberado em uma pressão maior do que a inicial.

Os sistemas de vácuo com bombas de vácuo de anel líquido e compressores de anel líquido são aplicados em diversas indústrias, como a indústria química, farmacêutica, de papel e celulose, alimentícia e muitas outras. Eles são utilizados para realizar operações de secagem, filtração, destilação, evaporação, transporte de materiais e várias outras aplicações que requerem pressões abaixo da atmosférica ou compressão de gases.

Esses sistemas são valorizados por sua confiabilidade, versatilidade e capacidade de operar em condições desafiadoras. Eles desempenham um papel crucial no funcionamento eficiente de muitos processos industriais, contribuindo para a produtividade e qualidade dos produtos finais.

O que é vácuo?

O termo "vácuo" em uma bomba de vácuo de anel líquido refere-se a uma condição em que a pressão dentro do sistema é menor do que a pressão atmosférica. Em outras palavras, é a criação de uma região com baixa pressão, onde a quantidade de gás é significativamente reduzida.

Uma bomba de vácuo de anel líquido é projetada para remover gases de um sistema, criando um vácuo parcial ou total. Ela funciona comprimindo o gás de entrada através da formação de espaços vazios entre as lâminas do rotor e preenchendo esses espaços com o líquido anelar (líquido de selagem ou líquido de vedação). Conforme o rotor gira, os espaços vazios são reduzidos, comprimindo o gás e diminuindo sua pressão.

À medida que o gás é comprimido, a pressão dentro do sistema diminui, criando um vácuo relativo. Dependendo das características do sistema e das especificações da bomba, é possível alcançar diferentes níveis de vácuo. Alguns sistemas podem operar em vácuo parcial, e em outros casos, o objetivo é alcançar o vácuo absoluto, onde a pressão é reduzida ao mínimo possível.

Tipos de Sistemas de Vácuo

Quando a questão é Tecnologia de Vácuo, cada setor tem requisitos próprios, e ninguém entende melhor da sua aplicação industrial do que a Nash.

Oferecemos uma ampla linha de sistemas de vácuo pré-projetados sob medida e configuráveis para atender às mais exigentes aplicações industriais. Quer seja um sistema de vácuo de anel líquido pré-projetado padrão para a indústria em geral, um sistema específico de aplicação para o setor de energia ou um sistema híbrido completamente projetado sob medida para a indústria química, ninguém tem mais experiência e especialização que a Nash. Veja alguns exemplos práticos:

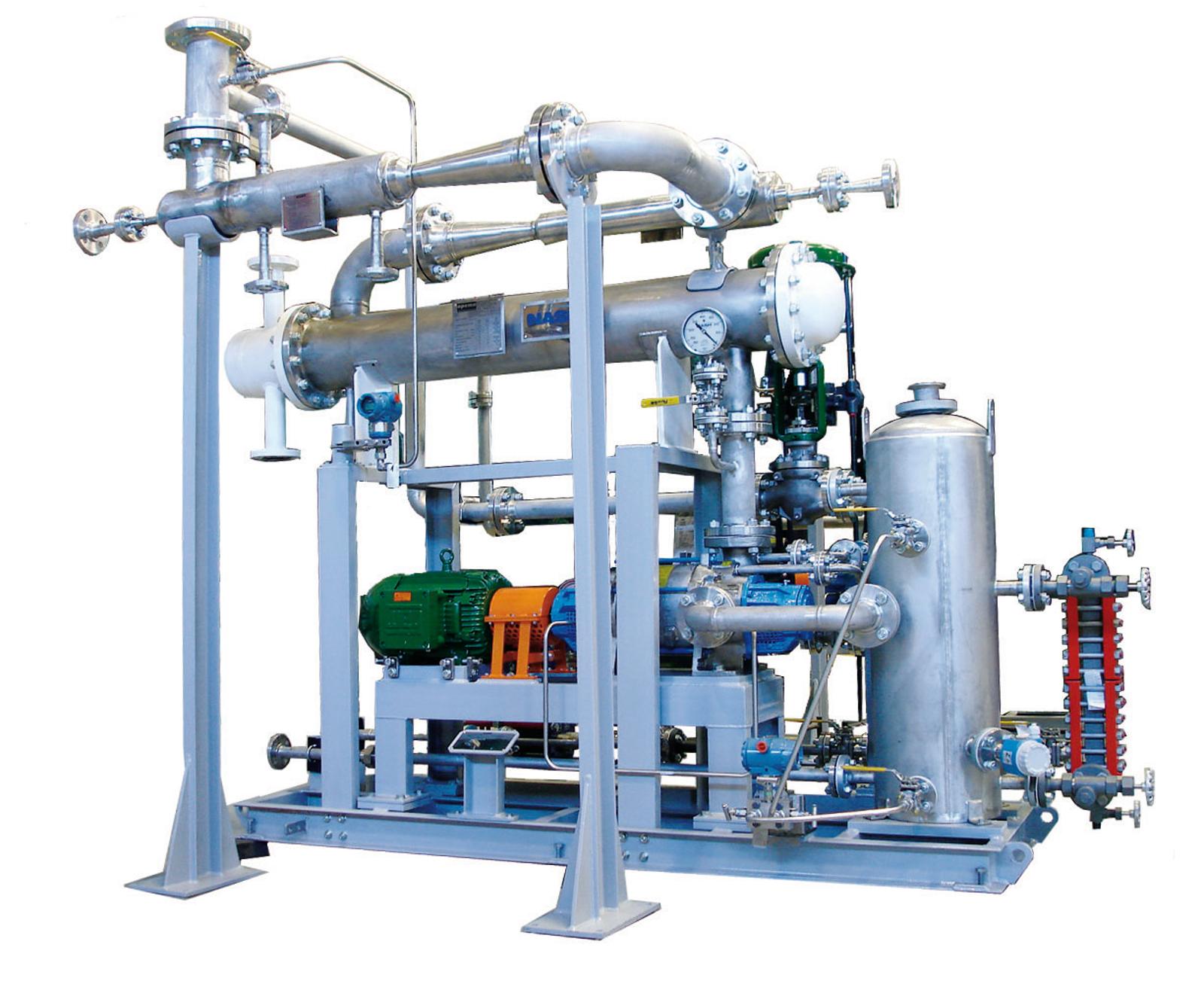

• Sistema com compressor de anel líquido para torre de destilação
• Sistema com compressor de anel líquido para recuperação de gases
• Sistema Híbrido com ejetor, condensador, bomba de vácuo de anel líquido para aplicação em indústria química
• Sistema de desaeração da água do mar com tubulação em fibra de vidro e bombas em bronze alumínio para aplicação em indústria de petróleo e gás
• Sistemas Pré-Projetados com bomba seca DRY-PRO
• Sistema de Exaustão do Condensador
• Sistemas selados a óleo
• Sistemas de desaeração
• Sistema de pré-separação NK

Os sistemas mostrados abaixo representam soluções de vácuo para indústrias e aplicações específicas. Com anos de experiência em engenharia de fabricação e serviços pós-venda, a Nash é sua única a oferecer soluções completas em sistemas projetados personalizados.
